z5型脹緊套規格尺寸_使用方法_優點

產品時間：2024-10-01 22:22:33

簡要描述：

脹緊套型號：Z5型脹緊套表面：光飾、拋光脹緊套材質：45#,40Cr,304,430等脹緊套用途：鏈輪，齒輪，滑車，礦產機械，水泥廠機械，重型工業機械等脹緊套使用方法：組合，拆卸要根據資料頁面的使用方法進行操作。使用時，基本上不要脫脂。進行脫脂，可能會使傳達扭矩降低，因此需要格外注意。可以多段使用，但要根據規定進...

脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。脹緊套特征：可傳達高扭矩。擰緊時，不向輪轂軸向移動。便于調整軸向的位置，安裝及拆卸，提高工作效率。除特殊尺寸產品以外，普通產品只可通過使螺栓松動，進行拆卸。該產品有拆卸用螺絲孔，在因鐵銹難以拆卸的條件下，也可輕松拆卸。

脹緊套咨詢/訂購示例：
1).型號-內徑+外徑 Z5型、內徑d=100mm、外徑D=145mm

Z5-100×145

2).型號不清楚需提供：內徑、外徑、高度

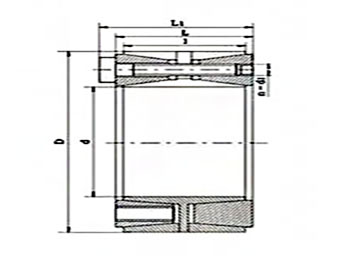

脹緊套產品規格型號表：

脹緊套基本尺寸								額定負荷		脹套與軸結合面上的壓力 Pf N/mm²	脹套與輪轂結合面上的壓力 Pf′ N/mm²	螺釘的擰緊力矩 MA N·m	重量 kg
型號	d	D	l	L	L 1	d1	n	軸向力 F1 KN	轉矩 M1 KN·m
型號	mm						n	軸向力 F1 KN	轉矩 M1 KN·m
Z5-100X145	100	145	60	65	77	M12	10	288	14.4	192	132	145	4.1
Z5-110X155	110	155					10	288	15.8	175	123		4.4
Z5-120X165	120	165					12	346	20.8	192	139		4.8
Z5-130X180	130	180	68	74	86	M12	15	433	28.1	193	139	145	6.5
Z5-140X190	140	190					18	519	36.3	214	157		7.0
Z5-150X200	150	200					18	519	39.0	200	150		7.4
Z5-160X210	160	210					21	606	48.5	219	167		7.8
Z5-170X225	170	225	75	81	95	M14	18	712	60.6	215	162	230	10.0
Z5-180X235	180	235	75	81	95		18	712	64.1	203	155		10.6
Z5-190X250	190	250	88	94	108		20	792	75.2	178	135		14.3
Z5-200X260	200	260	88	94	108		24	950	95.0	203	156		15.0
Z5-210X275	210	275	98	104	120	M16	18	970	102.0	187	142	355	17.5
Z5-220X285	220	285					18	990	109.0	183	141		19.8
Z5-240X305	240	305					24	1318	158.0	222	176		21.4
Z5-250X315	250	315					24	1340	167.5	215	170		22.0
Z5-260X325	260	325					25	1370	178.0	215	172		23.0
Z5-280X355	280	355	120	126	144	M18	24	1590	222.5	188	149	485	35.2
Z5-300X375	300	375	120	126	144	M18	25	1650	248.0	183	146	485	37.4
Z5-320X405	320	405	135	142	162	M20		2140	344.0	192	152	690	51.3
Z5-340X425	340	425	135	142	162	M20		2140	365.0	181	144	690	54.1
Z5-360X455	360	455	158	165	187	M22		2670	480.0	176	139	930	75.4
Z5-380X475	380	475							508.0	166	133		79.0
Z5-400X495	400	495							535.0	158	128		82.8
Z5-420X515	420	515					30	3200	673.0	181	147		86.5
Z5-450X555	450	555	172	180	204	M24	30	3700	832.5	175	142	1200	112.0
Z5-480X585	480	585					32	3950	948.0	175	143		119.0
Z5-500X605	500	605					32	3950	988.0	168	139		123.0
Z5-530X640	530	640	190	200	227	M27	30	4320	1145.0	157	130	1600	151.0

乙諦脹緊套工作原理:

脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。

z5型脹緊套

z5型脹緊套規格尺寸_使用方法_優點
